XZYG系列車輛分離檢測光柵/光幕

產品分類：檢測光柵

打樣咨詢

在線咨詢

特點

用途

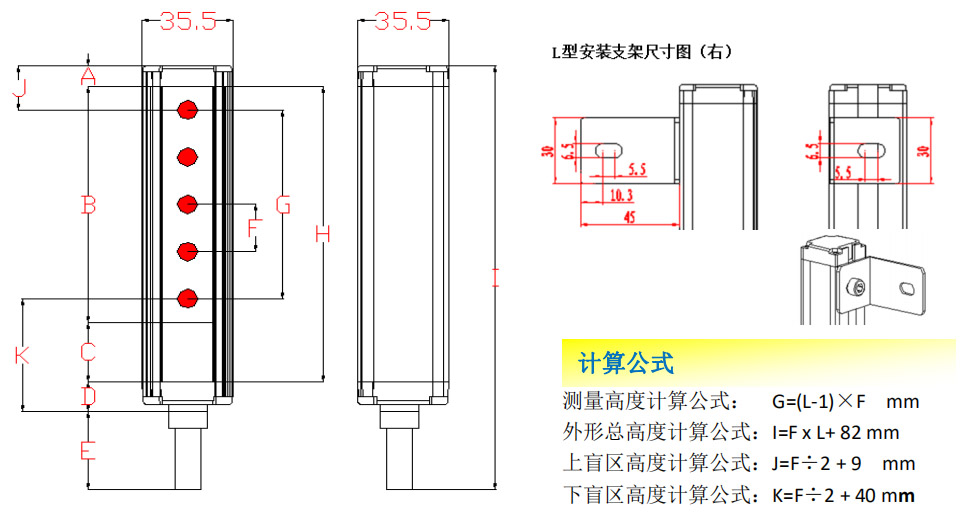

參數

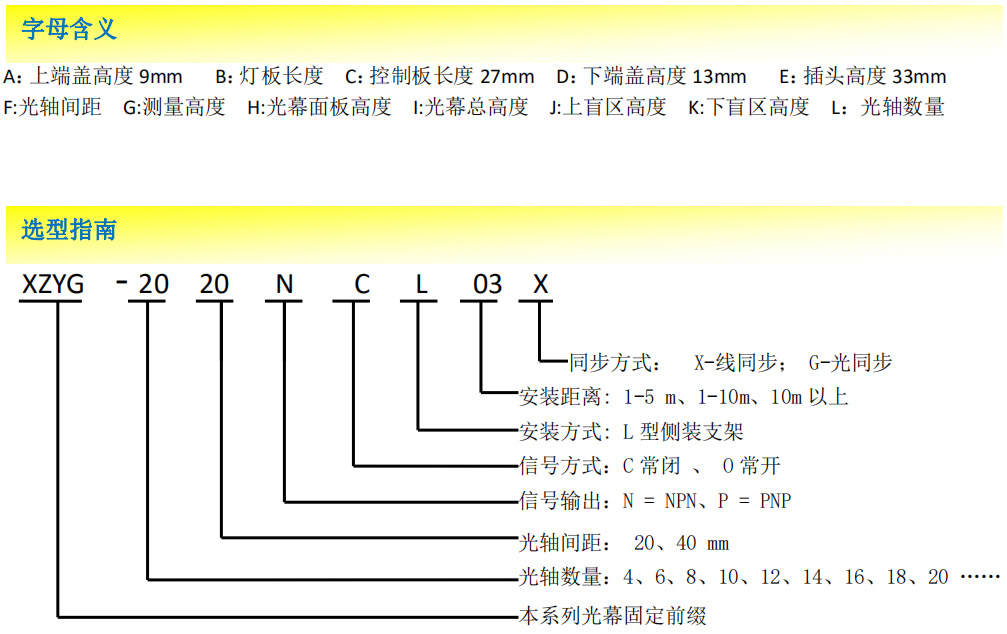

選型

系統簡述
　　

興兆業XZYG系列兩片式測量光幕專為車輛分離應用而設計，該產品在XZYG產品基礎上進行集成設計，更加簡便易用，便于安裝調試，無需控制器，具有多種檢測模式，也可用于物體檢測，外形測量等。

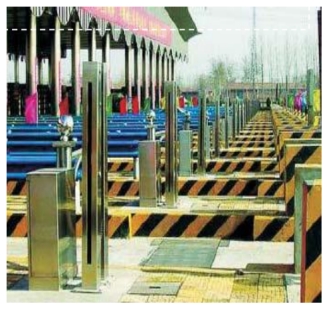

在交通行業,興兆業XZYG系列車輛分離光幕是智能交通系統、公路收費系統、不停車收費系統、公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。

工作原理
　　

興兆業紅外線車輛檢測器的原理是通過線性排列的紅外光發射和接收來實現對車輛的同步掃描，并將光信號轉換為電信號，從而實現對車輛數據的綜合檢測，與其它檢測技術相比，紅外線車輛檢測器產品技術成熟，安裝簡便，高速響應，抗干擾性強，可輸出豐富的車輛數據信息，能可靠檢測各種特殊車輛。紅外線車輛掃描系統主要用于：一般公路收費站、不停車收費系統(ETC)、自動車輛分類系統(AVC)、公路計重收費系統(WIM)、固定式超限檢測站、海關車輛管理系統等。

組成單元
　　一套完整的紅外車輛分離器包括：

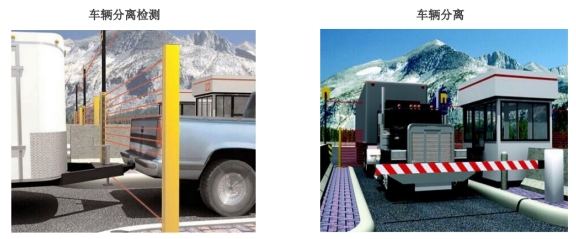

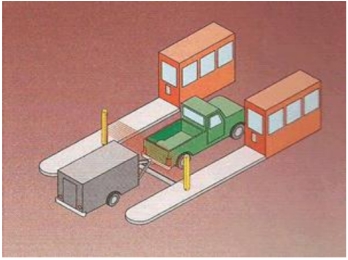

　　發射器和接收器：發射器內置線性排列的高能量發光元件，接收器內置與發射器數量相同的接收元件，發射器和接受器的對應光電元件依次按順序同步觸發，檢測光路是否導通，當汽車通過掃描區域時，部分或全部光束被遮擋，因而被檢測出。
　　控制單元：讀取并處理發射器/接收器的同步掃描信號，同時檢測光幕工作狀態，提供多種輸出信號，如：開關量輸出、串口輸出或模擬量輸出?？紤]到系統的可靠性和安裝的簡便性，市場上普遍使用的車輛分離器都是控制器內置的兩箱式產品，而沒有獨立的外置控制器。
　　電纜線：連接發射器/接收器與控制器的接插電纜，一般長度為5-10m.
　　防護外罩：為不銹鋼或鋁合金材料，為分離器提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離器在潮濕地區、雨雪天氣、寒冷季節可靠使用。
