XZYG系列糾偏光柵/光幕

產品分類：檢測光柵

特點

用途

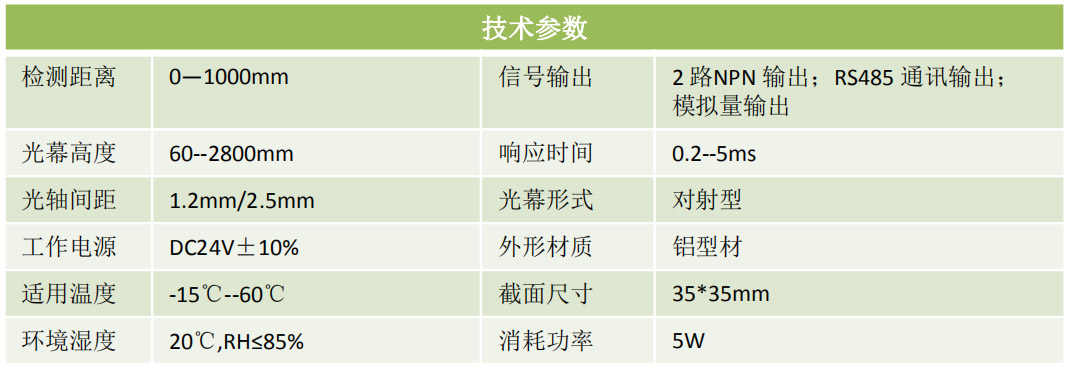

參數

選型

產品介紹
　糾偏光幕采用紅外線擋光原理，通過對帶材擋光數量自動控制糾偏裝置達到校正帶材的目的。XZYG系列糾偏光幕分為三大種類：精度糾偏、在線糾偏、在線對中。
　每套系統包括一對高分辨率光幕和兩根信號電纜線，輸出方式：RS485通訊、模擬量、開關量。

糾偏光幕的用途
適應帶材快速連續生產以及瓦楞紙等連續生產設備和帶材處理設備中，在帶材無故障運送, 并且卷取時，糾偏光幕會使邊緣整齊、跑偏矯正，能起到大大減少邊料浪費提高產品品質。

糾偏光幕檢測方式
1、單套單邊檢測-糾偏光幕;
一套糾偏光幕對一個邊進行檢測，實現糾偏效果。
2、兩套單邊檢測-糾偏光幕;
兩邊分別用一套糾偏光幕對兩個簇邊同時進行檢測，各自輸出相對應的信號，實現糾偏效果。
3、單套雙邊檢測-對中光幕。
用一套糾偏光幕對兩個簇邊同時進行檢測，光幕檢測位置只在兩端有效，中間部分檢測無效（也就是盲區）輸出同一個信號，實現糾偏光幕效果。

輸出信號類型
1、開關量輸出
2路NPN輸出
2、模擬量信號輸出
4-20mA 1-5VC 0-10VDC 可接上位機或其他數據采集系統；
3、通訊功能
RS485通訊功能，采用標準MODBUS協議與上位機進行通訊。
